西安云儀生產的XY-4002血壓計校驗儀按照國家計量檢定規JJG270-2008/JJG692-2010的要求，利用微處理器芯片和專用氣壓部件，提高血壓計（表）的檢測效率和檢測精度，減輕人員勞動強度，適合于各種水銀、電子血壓計（表）。檢定儀能提供動態血壓模擬、靜態校準、自動泄漏測試以及過壓釋放檢測。可用于檢驗多種不同血壓監護儀的性能指標。檢定儀可提供450mmHg（60kPa）的壓力值用于自動泄漏測試、過壓測試和壓力源模擬。
適合計量部門、醫院、研究院、高校實驗室等，用于血壓計校驗，也可用于精密壓力表，一般壓力表等的校驗?。

二、工作原理

整個儀器由工作電源、微型氣泵、模擬氣缸、侍服電機、儲氣盒、壓力傳感器、電子主控板、放氣閥門和觸摸液晶構成。
儀器中的微型氣泵自動造壓，并儲壓于氣盒中，通過可調放氣閥門，精確調壓到各檢定點，人工記當被檢血壓計（表）的各點示值誤差。其它項目按規程要求儀器自動完成并計算顯示結果，顯示數據人工記錄。

三、技術參數
1、使用環境：溫度15~35℃，濕度小于80%RH；
2、壓力調節：每點平均只需5~6秒時間；
3、測量范圍：0~60kPa；
4、精度等級：0.1級；
5、成人模式：收縮壓：(6.7～34.0)kPa[(50～255)mmHg]舒張壓：(4.0～26.0)kPa[(30～195)mmHg]
6、新生兒模式：收縮壓：(4.0～16.0)kPa[(30～120)mmHg]舒張壓：(1.3～13.3)kPa[（10～100）mmHg]
7、血壓示值重復性： 不大于0.3kPa(2mmHg)
8、心率范圍： (30-250) 次/min

四、儀器功能
1．血壓計標準器功能
水銀血壓計檢定項目：示值誤差、靈敏度和氣密性。
電子血壓計檢定項目：
靜態示值誤差、放氣速率、血壓示值重復性和氣密性。
2．壓力標準計功能
儀器靜壓測試可作為壓力標準計使用。

三、結構簡述
補償微壓計由微調部分、水準觀測部分、反光鏡部分急外殼部分組成。

結構示意圖
微調部分:由刻有200等分的微調盤固定在長螺桿上，長螺桿帶動蓄水筒作上升或下降運動，在水匣靜壓接嘴上裝有示度滑塊，示度滑塊沿示值標尺上下移動指出蓄水筒的位移高度。
◎ 水準觀測部分:在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
反光鏡部分：由一個反光鏡固定在鏡殼上，反光鏡面反射觀測量筒內的水準頭與液面的接
觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”。
外殼部分：由殼體及橫擔支持長螺桿，在殼體上裝有水平泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。

二、產品用途
氣動高壓試驗泵是現場校驗-0.095MPa~14MPa量程范圍內壓力儀表的理想壓力源，如果它與XY-2006C智能數字壓力校驗儀或YK-100B數字壓力表合使用，則是工業現場校驗各種壓力變送器、壓力開關、壓力表及其它壓力儀器、儀表的理想方案。

三、技術指標
產品型號：XY-2006C
造壓范圍：（-0.095~14）MPa
穩定度等級：0.02%
工作介質:空氣
小調節度：10Pa
外形尺寸：360mm×204mm×100mm
重量：5kg
壓力連接：M20*1.5（2個 ）

四、使用注意事項
遵循操作規程：
在使用便攜式氣體壓力校驗源之前，務必仔細閱讀用戶手冊，嚴格按照規定的操作流程進行操作。例如，要按照正確的順序開啟和關閉閥門，避免因誤操作而導致設備損壞。在調節壓力時，應緩慢進行操作，防止壓力突變對設備內部的壓力傳感器、閥門等部件造成沖擊。
避免過載使用：
明確設備的額定壓力范圍，不要超過這個范圍進行校驗操作。例如，如果設備的最大壓力為 14MPa，就不應將壓力設置超過這個值。過載使用會使設備內部的部件承受過大的壓力，加速部件的磨損，甚至可能導致安全事故。

WZPB-2（鋅點石英管）型標準鉑電阻溫度計是用于傳遞國際溫標的計量標準器具。在檢定各種標準水銀溫度計；工業鉑、銅熱電阻溫度計；精密溫度計時作為標準使用。也可以直接用于準確度要求較高的溫度測量。

二、產品參數

二、技術指標
產品組成：氣體壓力源+高精度數字絕壓表+空盒氣壓表檢定盒
精度等級：0.02級
測量范圍：（0~120）kPa 、 （60~115）kPa
壓力控制精度不大于0.1hPa
海拔高度（-1000~12000）m，誤差（4~12）m；
海拔高度（12000~32000）m，誤差（12~240）m；
海拔高度（32000~40000）m，誤差（240~1400）m；
參考檢定規程：根據JJG272- 2007 《空盒氣壓表和空盒氣壓計》

三、產品特點
可視性：采用DYM3型空盒氣壓表的尺寸為檢定箱設計參照樣本，檢定箱頂蓋的上端設計為一塊透明的鋼化玻璃，通過視窗觀察能在測試時準確讀數；
密封性：為確保密封性，在檢定箱的底座上設計一個圓形的凹槽，凹槽中有橡膠墊圈，使底座與檢定箱的頂蓋下端的凸出部分咬合住；
穩定性：利用主機控制氣源的上下限，用延時方法來判斷標準值與檢定箱的差值以實現氣源的穩定性；

二、產品特點
操作簡單，維護方便
升降壓平穩，受外界溫度影響小
最小可控調節細度高，精度高
密封性能優越，接近零泄漏

三、技術指標

二、滿足檢定規程
JJG59-2022 《液體活塞式壓力計檢定規程》
JJG 99-2022 《砝碼檢定規程》

三、產品構造特點
全自動活塞式壓力計由智能造壓系統和自動砝碼加載系統兩部分組成，具體技術指標如下：
自動砝碼加載系統
采用二進制加碼系統，加載砝碼數量少、計算邏輯少，故障率低。
采用氣動驅動，為每個砝碼（T型同心砝碼）配備獨立的氣缸與電磁閥組合，驅動裝置行程為5毫米當接收到指令以后，同步調整所有砝碼的狀態可快速同步的增減砝碼，且增減砝碼速度砝碼加載時間≤5s，提高加載/卸載砝碼組合的整體效率。
整體防塵罩設計，砝碼不會受到灰塵和濕氣影響，保證了活塞系統的精度和穩定性。
整體采用氣動加載裝置，每個砝碼配套單獨的氣缸驅動裝置，直頂式加、卸。砝碼加載受力點不使用三點或四點加載，使用托盤加載，且托盤接觸面采用橡膠材質，減少了磨損的同時提高了砝碼的平穩性。
整體內置溫濕度傳感器，轉速傳感器，位移傳感器實時監測活塞系統的運行狀態。
活塞系統、保護軸同活塞桿均為高強度、高韌性的碳化鎢材質，一體成型防斷裂保護系統取得專利；
活塞系統模塊化設計：方便安裝、拆卸、保存和送檢（備有航空手提箱）。
可動部件較少，可靠性較高，維護方便。

智能造壓系統
加壓系統采用伺服電機同步活塞缸的方式，調壓精準穩定；
采用10.1寸觸摸屏操作，方便快捷，具備操作界面，可實現對壓力產生、砝碼加載、測量過程以及數據記錄等多方面的自動化控制，還能對測量數據進行實時處理、顯示以及存儲等操作；
輸出一路壓力接口，接口螺紋為M20*1.5，可接多路擴展臺；
豐富的外設接口，可支持串口(RS485)通訊或網口通訊，可遠程控制；
系統穩壓時間不大于120秒；
內置排污系統，避免管路堵塞；
電源電壓：AC（220±10）V，頻率：50Hz

采集和監測軟件
工作站和其他計算機可搭載全自動壓力檢測裝置軟件，實現手動檢定和自動檢定。
全自動壓力檢測裝置軟件采用C/S架構實現人機交互界面，各項狀態參數、測量數據、監控信息的實時顯示。
三維可視化動態模型，將活塞對應的關鍵部件（砝碼、活塞）更直觀、貼近現實設備顯示。
業務功能包含基礎檢定、查詢、設置、報警等
數據存儲分為靜態和動態數據兩部分，數據安全保存。

四、采用二進制加砝碼的優勢
1. 簡化操作流程
在傳統的逐個添加砝碼的方式中，若要達到某個特定的測量值，可能需要多次嘗試不同砝碼的組合并逐個添加或移除。而二進制加砝碼是基于二進制的邏輯，通過選擇對應不同位權的砝碼來組合，例如有 1g、2g、4g、8g 等按二進制位權設置的砝碼，只需根據目標值確定選取哪些砝碼即可，大大減少了添加和移除砝碼的操作次數，減小累積誤差，操作更為便捷高效。
2.快速定位組合
由于二進制系統本身具有規律性，操作人員可以依據目標數值快速在腦海中或者通過簡單計算確定需要使用的砝碼組合，無需像面對一堆隨意規格的砝碼那樣去反復思考、嘗試不同的搭配方式，能迅速完成砝碼配置，節省時間。
3.精準匹配數值
二進制砝碼組合可以更精細、準確地匹配目標測量值。
4.易于拓展兼容
無論是在已有的砝碼系統基礎上增加新的位權砝碼以擴大測量范圍，還是與其他采用二進制邏輯的計量、檢測設備配合使用，都具有較好的兼容性和拓展性，能夠更好地適應不同的測量需求和場景變化。

五、產品技術參數
型號：YUNYI7006 量程：0.06-0.6MPa 精度：0.005% 最小砝碼（含底盤）0.06MPa
型號：YUNYI7060 量程：0.1-6MPa 精度：0.005% 最小砝碼（含底盤）0.1MPa
型號：YUNYI7600 量程：1-60MPa 精度：0.005% 最小砝碼（含底盤）1MPa
型號：YUNYI7250 量程：5-250MPa 精度：0.005% 最小砝碼（含底盤）5MPa
工作介質：工作介質：癸二酸二酯（癸二酸二異辛酯），20℃時其運動粘度20~25mm2/s，酸值不大于0.05mgKOH/g
砝碼材質：304無磁不銹鋼
活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢
砝碼修正：按照使用地進行重力加速度修正

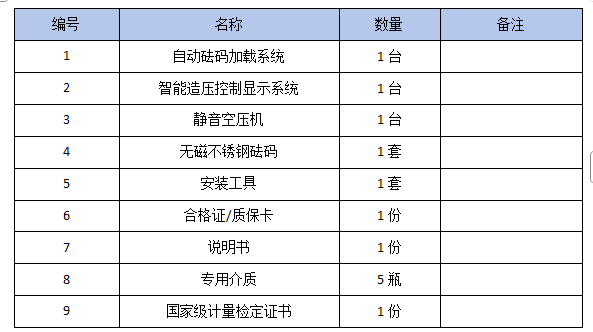

六、全自動活塞式壓力計配置清單

七、存放環境條件
依據JJG875-2019 數字壓力計、JJG882-2019壓力變送器、JJG 49-2013 彈性元件式精密壓力表和真空表檢定規程，溫濕度規定如下：
（1）工作溫度：（20±10）℃，能連續正常工作；
（2）工作相對濕度:≤80%。
（3）放置設備的臺面要平穩，并無電磁干擾。

二、產品優勢
高精度與可靠性：采用進口高精度芯體，經老化溫補，確保測量精準穩定。
多功能性:集壓力、電壓、電流、開關量測量及24V輸出多功能于一體。
自動校零補償：自動修正零點/溫度漂移，測量更準確穩定。

三、技術參數
量程：-100kPa~250MPa （范圍內選擇）
壓力型式：絕壓 表壓 密封表壓 ?
壓力單位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O ?
精度：0.05% 、0.02% ?
電流測量：0-24mA 精度 0.05% 0.02% ?
電壓測量：0-10V 精度 0.05% 0.02% ?
激勵電壓：直流 24V±2% ?
通訊方式：無通訊/RS485 通訊 ?
補償溫度：（0～50）℃ ?
相對濕度：＜95%； ?
大氣壓力：（86～106）kPa?
存儲溫度：（-20～70）℃。 ?
白色背光，5 位/6位數字顯示，帶進度條顯示 ?
壓力連接：M20 × 1.5mm
1.2 倍過載

四、選型表

一體化電池蓋帽耐壓爆破測試儀是專為鋰電池（圓柱 / 方形）安全蓋帽 / 防爆片設計的專用壓力測試設備，主要用于電池廠來料檢驗、研發驗證、生產線質控，確保蓋帽在異常內壓下能按設計安全泄壓，避免電芯爆炸。

二、產品功能
耐壓測試：在規定壓力與保壓時長下，驗證蓋帽無泄漏、無破裂；
爆破測試：勻速升壓至防爆片破裂，精準捕獲爆破壓力峰值；
同步檢測密封性；
數據自動采集、生成報告、追溯存檔。

三、產品主要組成
全自動壓力控制器，反力架和治具保護工裝，主機+高頻采集軟件，電腦顯示器，帶柜鈑金箱

四、主要技術參數
